NSX T0与T1架构的理解
DR，顾名思义就是分布式路由器，不是存在Edge Node上，他存在于Transport Node也就是ESXi的内核模块中，主要处理东西向的流量，数据中心内部流量，包括相同的虚拟子网（Segment之内）或者不同的虚拟子网（Segment之间），如果基于传统架构，这些虚拟子网之间的数据流量都需要到固定的虚拟路由器交换，这不仅仅容易造成流量瓶颈和发卡弯，也容易受到Edge的性能瓶颈以及单点故障。而这些年吹的神乎其神的SDN，就是依靠中央控制平面和数据平面二者分离的优势，解决这些问题，DR就是SDN经典模型的体现。在NSX架构中CCP是中央控制单元，是SDN的指挥中枢，LCP是运行在数据平面（Transport Node，ESXi），二者配合实现流表的中央控制和分发，而DR就是运行在每台ESXi主机上的数据转发部件。
在每台主机上网络的核心架构与传统网络类似，分为两部分，也就是虚拟交换机和虚拟路由器。

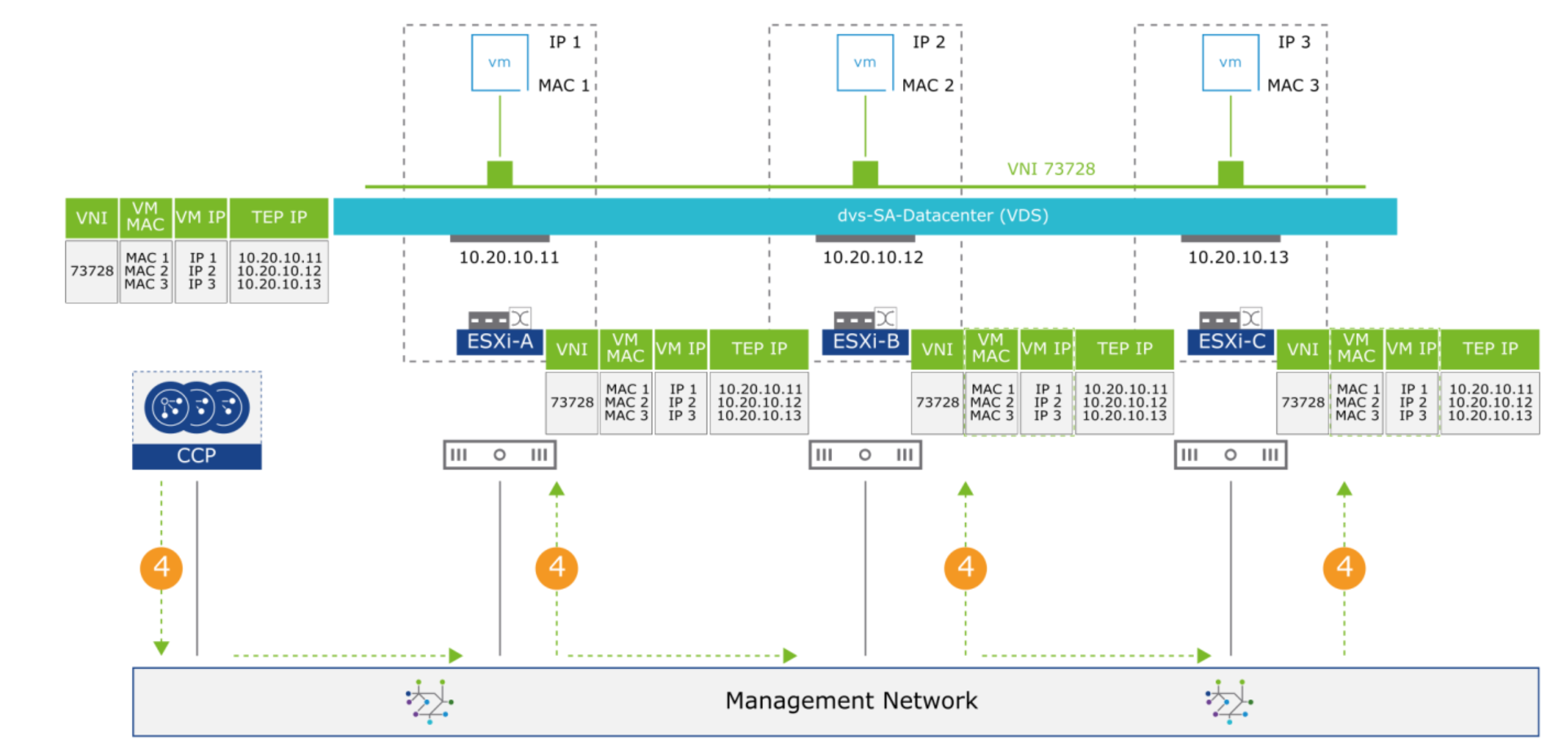

虚拟交换机，是一个逻辑形态，类似于物理交换机，在虚拟交换机上有ARP、MAC地址表，但由于实施网络虚拟化之后，这些虚拟的子网是运行在三层的真实的物理网络之上，多出了一层Overlay的封装，这就产生了虚拟子网号（VNI）-VM-IP-MAC-TEP的映射表。基于这个映射表，虚拟机到达子网内部或者其他子网之间的路由就必须都考虑在内。如下图所示，LCP把本机上创建的虚拟机、虚拟子网的信息报告给CCP，CCP又加工汇总了集群中其他主机的信息之后，再推送更新给LCP，这样每个Transport Node上都构建了一张涵盖虚拟网络VNI、虚拟机IP/MAC、TEP等信息的查询表。
这部分具体的表现可以登录ESXi主机的nsxcli，可以通过查看虚拟交换机相关命令获取具体信息。
以上图为例，ESXi-10主机上有多个虚拟子网，以Ls-web这个segment为例，可以查该子网的信息，这些信息可以决定虚拟机的路由交换数据流向。
esxi-10.vcf.sddc.lab> get logical-switch 42104a9d-b6d2-4a8e-8137-deb0122bd590 arp-table
esxi-10.vcf.sddc.lab> get logical-switch 42104a9d-b6d2-4a8e-8137-deb0122bd590 mac-table
esxi-10.vcf.sddc.lab> get logical-switch 42104a9d-b6d2-4a8e-8137-deb0122bd590 vtep-table
虚拟路由又分为两部分，包括东西向流量与南北向流量。
- 东西向流量
也就是数据中心内部的虚拟机之间的通讯，也就是东西向的虚拟机网络流量，由于实施了虚拟网络优化了这部分网络的效率，每个Transport Node上都有运行在内核中的DR处理东西向流量的转发，转发规则当然是基于上述的VNI—VM IP/MAC—TEP的表，这部分虚拟路由又分为两个具体实现：Single Tier和Multiple Tier。

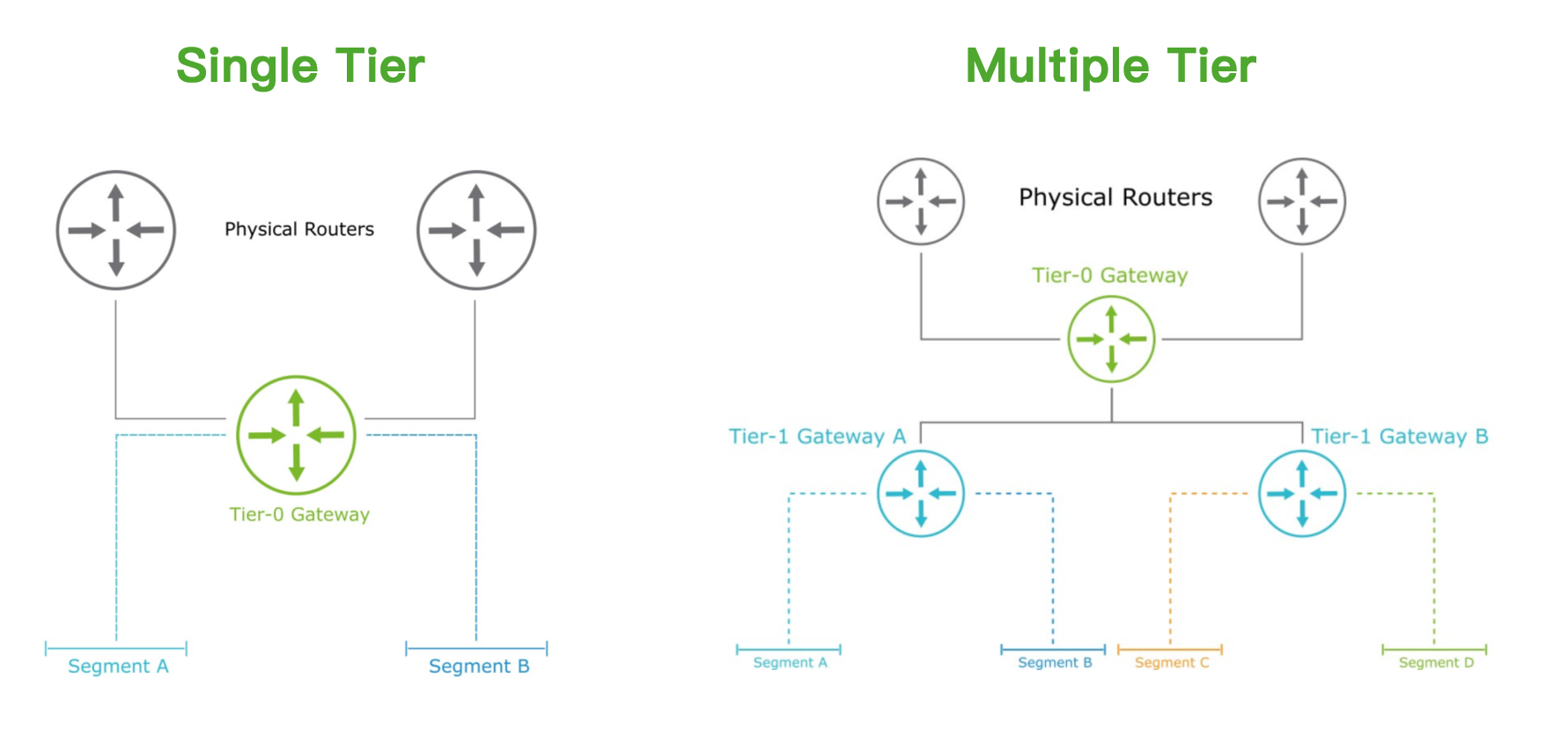

- Single Tier。结构简单，适合私有云客户环境，东西向流量通过T0的DR（Distributed Router）实现主机间交换。但是该架构无法实现数据中心内部的多租户、隔离等要求，所以可以在小规模环境中部署。T0 DR也就是个逻辑部件，运行在各Transport Node上，连接到T0的子网内部或子网之间都可以直接实现交换，无需通过Edge服务节点。
- Multiple Tier。结构略显复杂，但是实际图中的T1和T0都是逻辑结构。这个结构的优点就是可以实现扩展和隔离，同时T0也可以用Cluster方式，与外部路由器之间通过ECMP构建最多8条路径。T1如果是Distributed Only的类型，T1只有DR（没有Service Router，SR），所有接入到T1的虚拟网络的东西流量就可以通过T1分布式的DR在Transport Node上实现路由交换。不同T1之间的子网通讯，也是东西向流量，也会经过T1和T0的DR处理。当创建T1并连接到T0时会发现，在NSX网络拓扑页面，会自动创建出一条虚拟网络(100.64.0.x)连接T1和T0。
- 同一主机上的不同T1之间的东西向流量

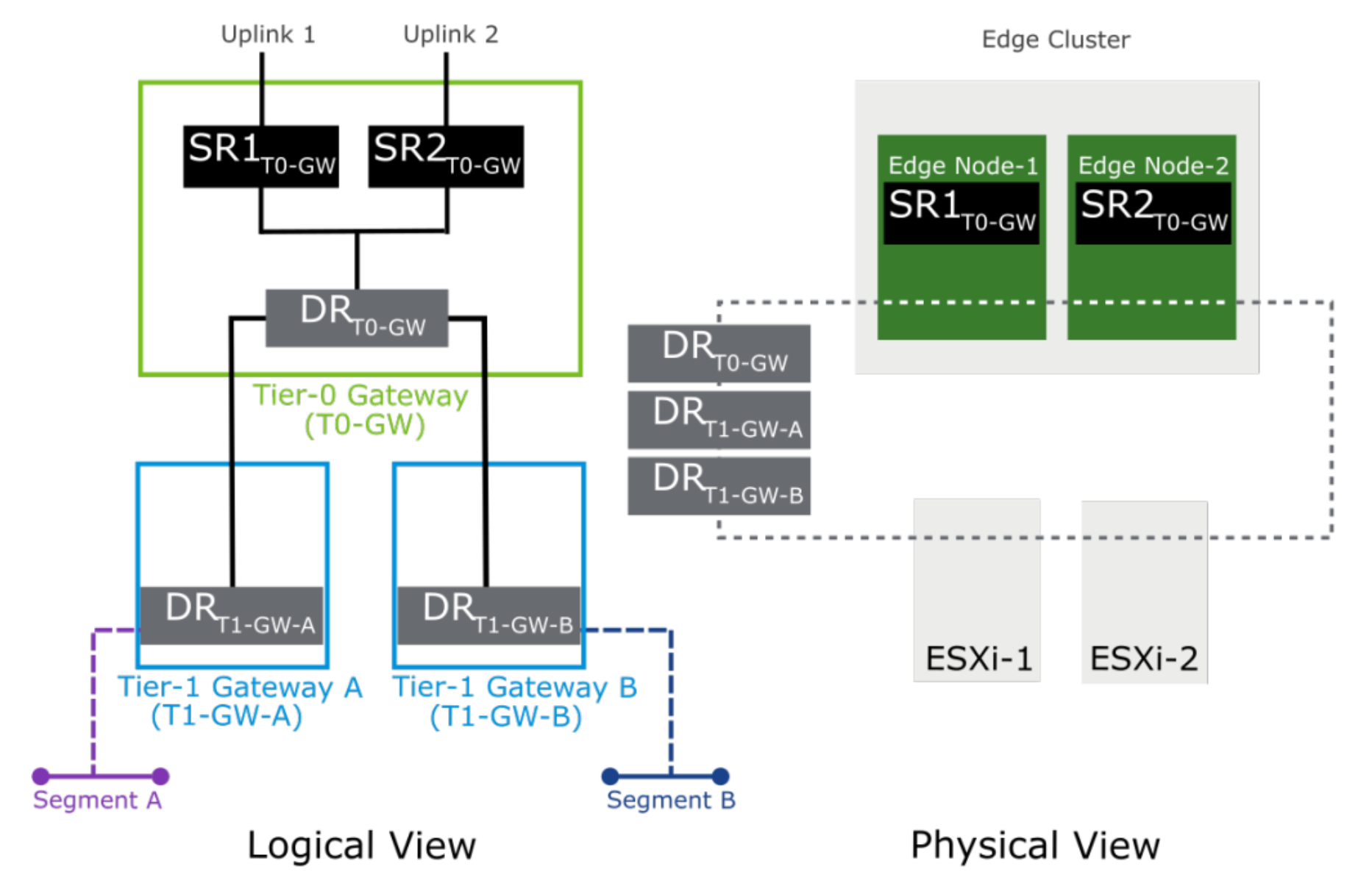

如上图所示，两个T1连接到一个T0，在Transport Node上，会产生T1 DR-A，T1 DR-B和T0 DR，这样Segment A和Segment B之间就可以通过T0 DR实现了，Segment A访问B时，数据首先发送到网关T1-A，然后T1-A查询路由表，通过默认路由（属于100.64.16.0/24网络）把数据交给下一跳T0 DR，T0 DR一看路由表，命中他自身的Connected路由，也就是连接到同一个T0的T1-B，数据就发给了T1-B，T1-B DR找到子网Segment B，把数据交给虚拟机。这个过程中，都是运行在Transport Node内核中的T0、T1进程间实现交互，数据不需要TEP到达主机外部网络。
- 跨主机上的不同T1之间的东西向流量

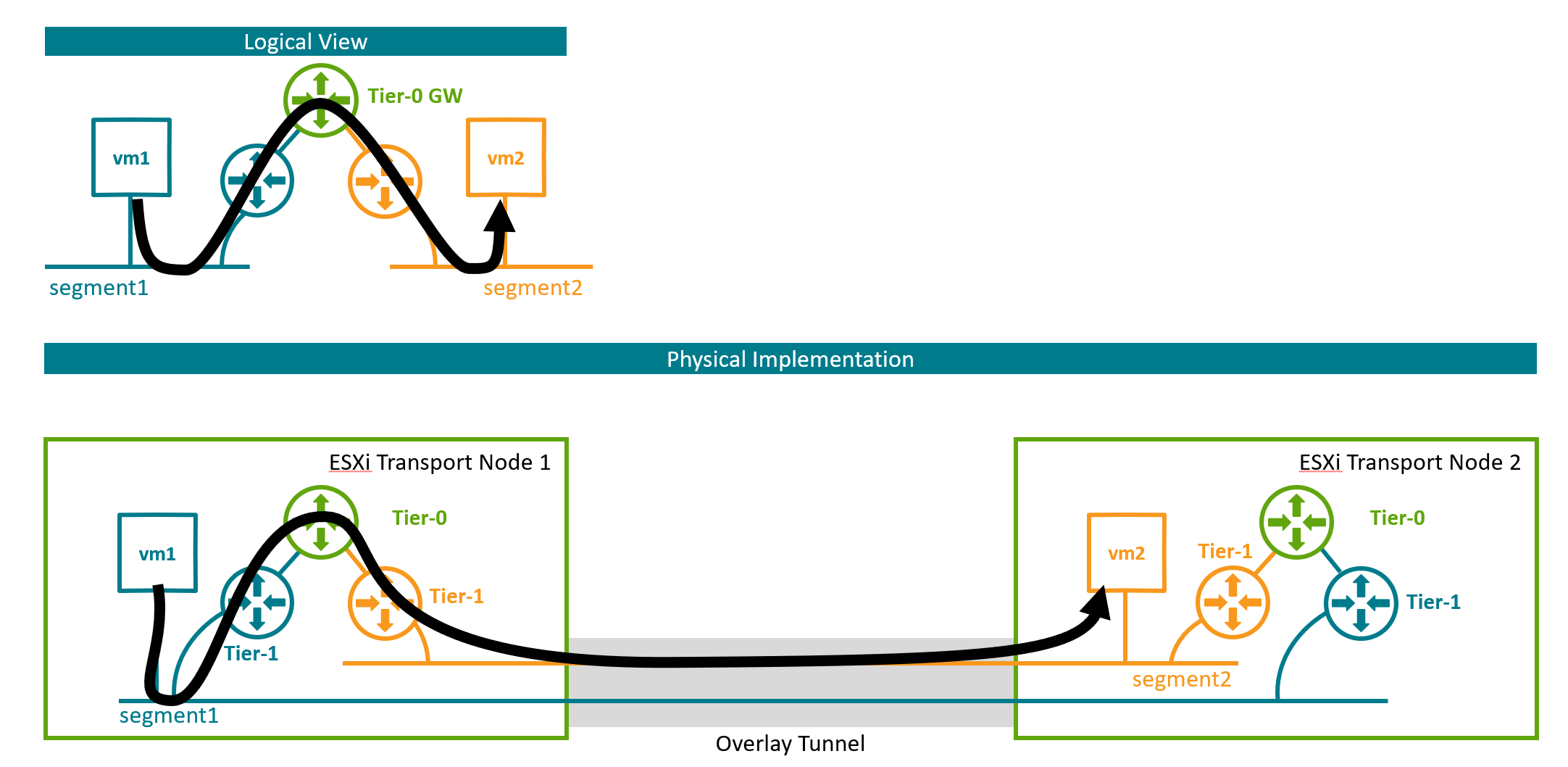

下图所示，Transport Node1上的虚拟机VM1连接到T1 Blue DR，要与Transport Node2主机上的T1 Yellow上的虚拟机VM2通讯，T1 Blue首先就通过T0-T1 Transit Subnet（100.64.16.0/24）网络，找到了Transport Node上的T0 DR，T0上接入了多个T1，自然通过这个T0 DR就找到了去T1 Segment Yellow的路，Node1上的T1 Yellow就通过TEP把数据发送到Node2的TEP，Node2 TEP解封装之后，把数据送达本机Segment2中的VM2虚拟机。
- 跨主机通往Edge VM的南北向流量

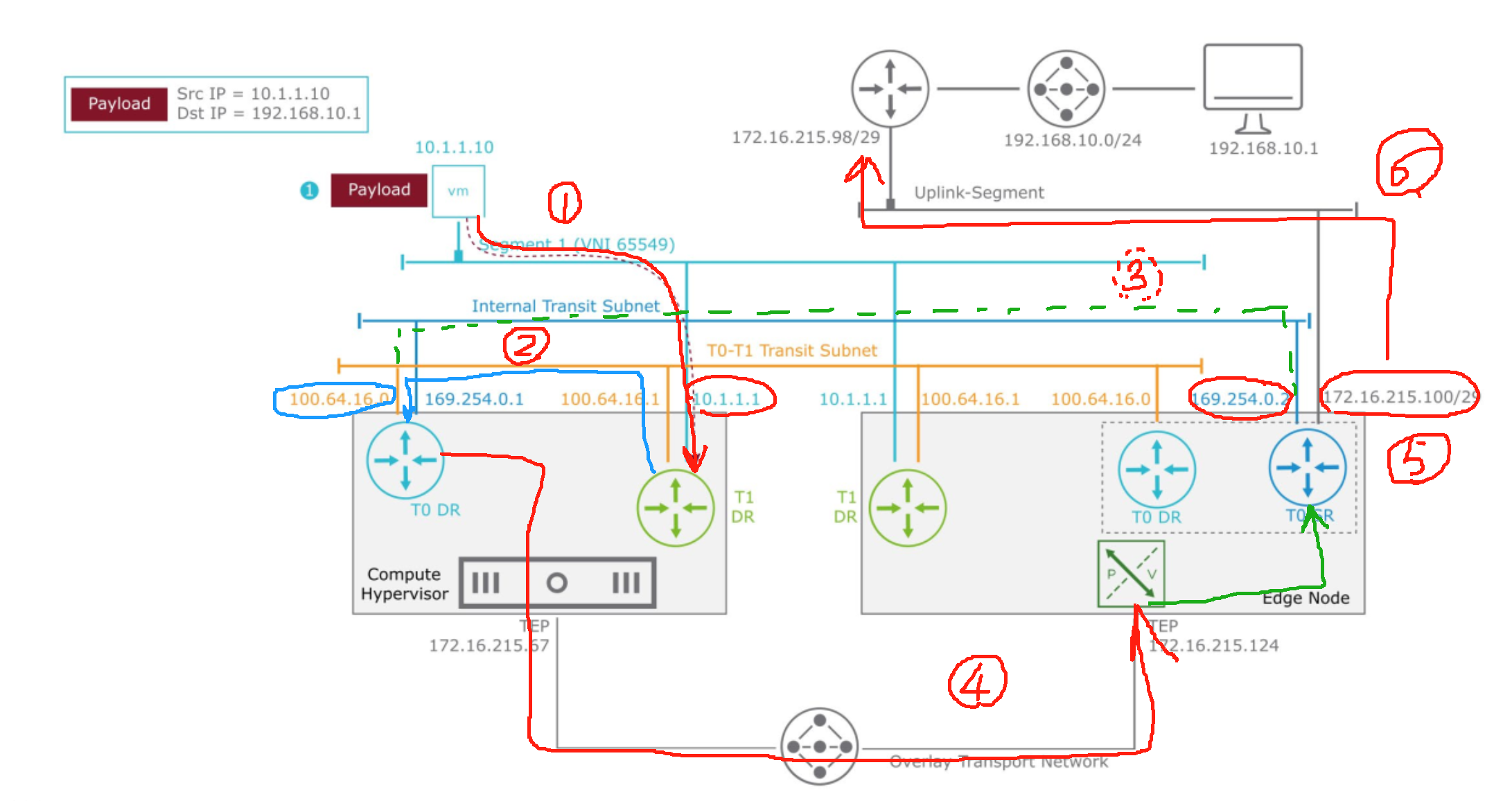

当然T1-T0这个Transit Subnet最大的作用，是把请求的流量交给T0的SR。如下图所示，虚拟机VM 10.1.1.10要访问外部网络，分为以下几步:
- 虚拟机10.1.1.10访问192.168.10.1，显然不是同一个子网，直接发给T1网关10.1.1.1
- T1网关检测目标地址不在自己的子网范围，毕竟T1是接在T0上的，T1查找默认路由后，通过T0-T1 Transit Subnet，发给了本机上的T0 DR
- T0 DR如果收到目的地址是去他T1，就直接在T0-T1 DR层面转发了，但这个地址显然不是其他T1 DR，而是外部网络，这就要去往Edge VM了。T0 DR和T0 SR之间确实也有一条默认路由（169.254.0.0/24网络），但这毕竟是逻辑的，真正数据转发这些工作还得依靠Transport Node上的TEP隧道。
- T0 DR把数据封装到Geneve数据包，通过Node1上的TEP发送到Edge Node的TEP。
- T0 TEP收到数据包，解封装之后发给T0 SR，T0 SR根据路由表查看，去往192.168.10.0/24子网的路由，下一跳是去往172.16.215.98/29，因此数据就从上行链路发送到VLAN网络中。
- 外部路由器172.16.215.98收到数据包，发现自己有一个去往192.168.10.0/24的路由，数据包经过层层转发到达192.168.10.1。

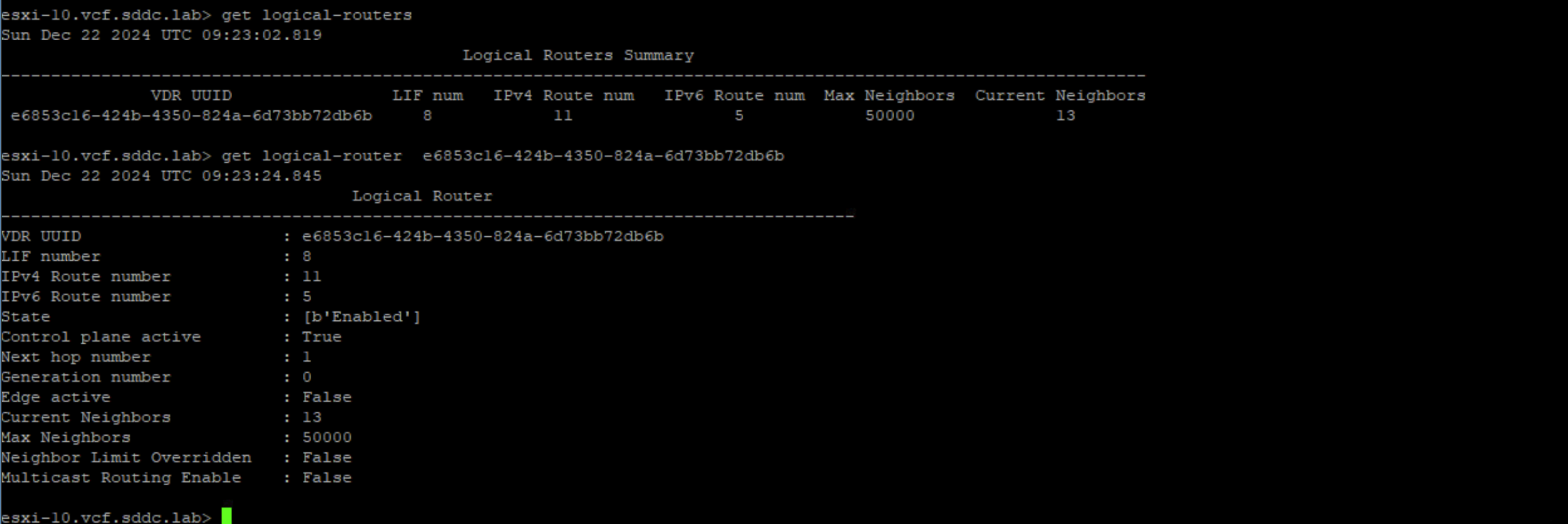

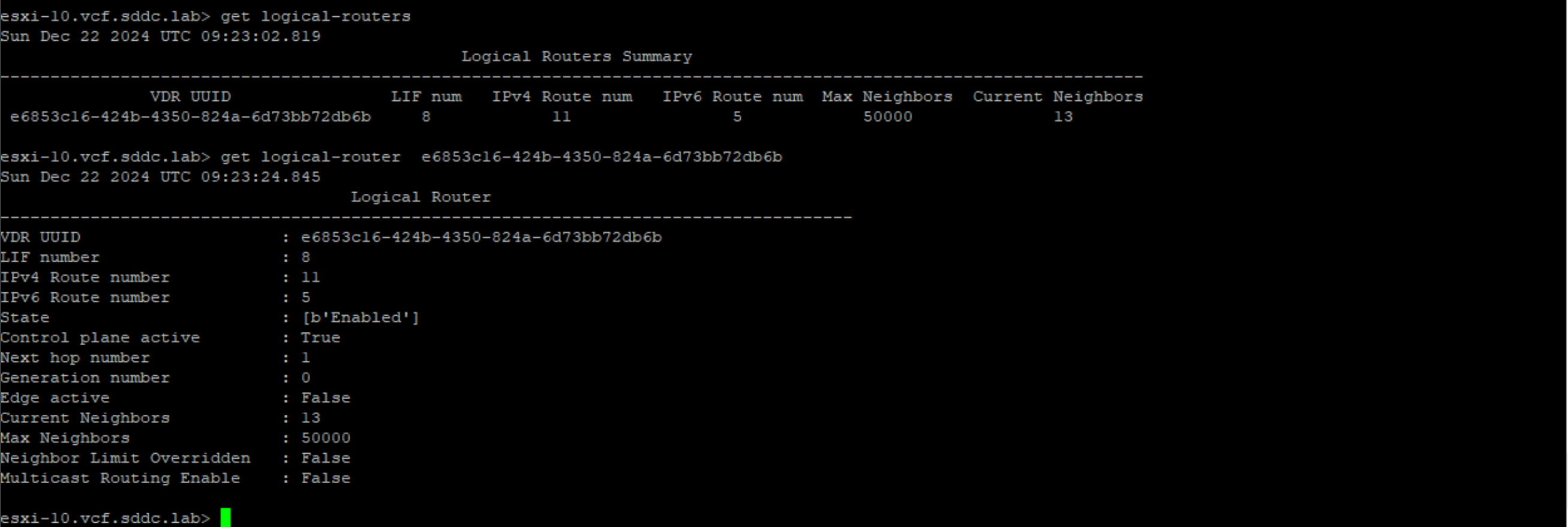

关于运行在Transport Node和Edge Node上的虚拟路由，可以通过get logical-routers查看。
常见查看Logical Router的命令包括：
esxi-10.vcf.sddc.lab > get logical-router e6853c16-424b-4350-824a-6d73bb72db6b forwarding
esxi-10.vcf.sddc.lab > get logical-router e6853c16-424b-4350-824a-6d73bb72db6b neighbors
总结，在常用的多层架构中，T1-T0的结构必须要搞清楚，这才是NSX路由交换的精髓所在，总结四点：
- T1是虚拟子网的网关，运行在Transport Node的内核进程中，东西向流量通过T1 DR实现，非常高效，无需经过Edge VM开销。
- T0则涉及到东西向和南北向的流量转发，T0的DR运行在Transport Node和Edge Node上（Edge 上的T0 DR感觉就是个控制平面）；但T0 SR服务虚拟机，运行在Edge VM上，把数据通过上行链路转发到数据中心的外部路由器。
- 当T1之间通讯时，用到T1-T0 Transit Link，在Transport Node上找到T0 DR，由于多个T1 DR连接到T0 DR，因此T0 DR就可以解决东西向跨T1的数据转发。
- 当T1上的虚拟机访问外网时，T1通过T1-T0 Transit Link找到T0 DR，T0 DR通过路由把数据通过TEP转发到Edge VM的T0 SR，T0 SR根据路由把数据转发到外部路由器。
